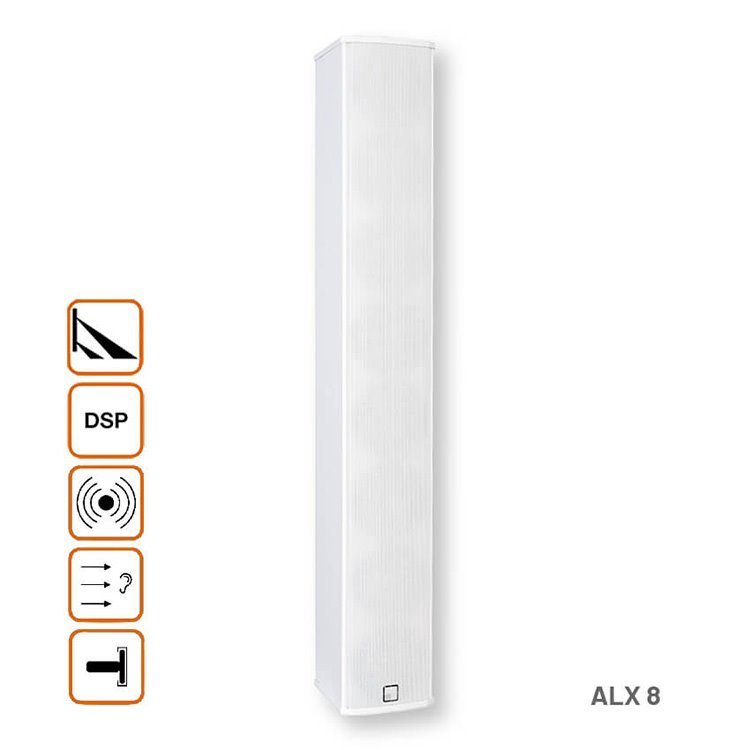

AIMLINE Digital beam column

8 x 4", 8 x 65W DSP-Channels

120° x 5-40°, DANTE

Art. Nr:
ALX 8 DANTE

UVPCHF6990.00
Beschreibung

Digital steuerbare Schallzeilen mit Dante®, DSP und Beam steering
In modernen Gebäuden werden oft harte Baumaterialien verwendet, die wenig Schall absorbieren und daher einen starken Nachhall erzeugen. Die ALX Serie von AIMLINE wurde genau für diese Problematik entwickelt und liefert auch in derart anspruchsvollen Umgebungen eine hervorragende Tonqualität. Mithilfe der digital steuerbaren Richtwirkung eines ALX Arrays wird der Schall so ausgerichtet, dass eine hervorragende Sprachverständlichkeit sowie eine angenehme Musikübertragung sichergestellt sind. Mit ihrem eleganten und unauffälligen Design passt sich die ALX Serie optimal in jede Umgebung ein.

Die ALX Serie besteht aus den Modellen ALX 8 und ALX 4. Durch das modulare Stecksystem kann die ALX 8 mit bis zu 5 weiteren ALX 8 automatisch auf 480 cm Länge kaskadiert werden.
Somit ergeben sich folgende Modelltypen:
ALX 16 (160 cm), ALX 24 ( 240 c m), ALX 32 (320 cm), ALX 40 (400 cm) und ALX 48 (480 cm).

Damit ergibt sich ein kontrolliertes Abstrahlverhalten mit einer Reichweite von bis zu 90 Meter bei 75 Hz. Jedes einzelne Lautsprecher Chassis wird von je einem DSP-Kanal und einem Endstufenkanal bei einer Latenzzeit von nur 1.8 ms angesteuert.

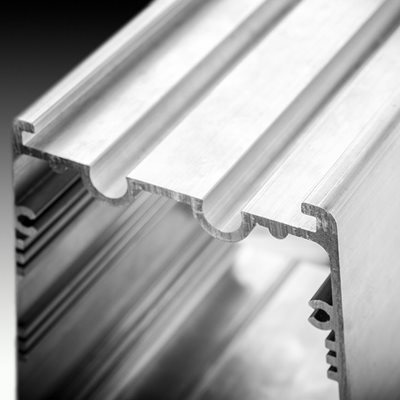

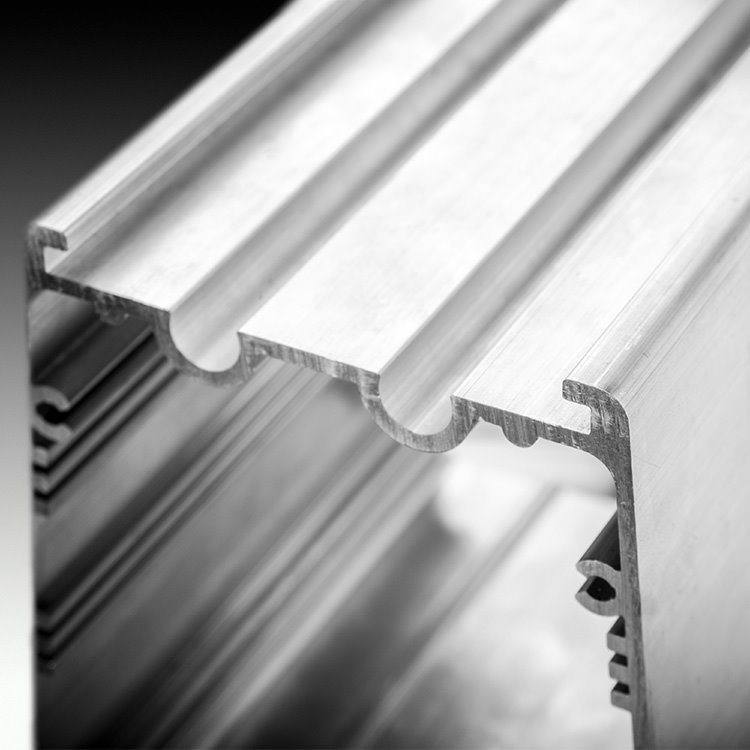

Es stehen zwei analoge Audioeingänge, zwei AES/EBU, zwei Dante® /AES67-Eingänge und zwei Ausgänge zur Verfügung. Mit der PAN C Software lassen sich sämtliche Parameter in einem Standard IP-Netzwerk äußerst anwenderfreundlich und in Echtzeit bedienen. Die PAN C Software steuert das frei verschiebbare akustische Zentrum einer Lautsprecherzeile, das Beaming bzw. Multi-Beaming und alle weiteren DSP-Funktionen. (EQ, Delay, Gate, Limiter) Ebenso wird der aktuelle Status der Endstufen, Chassis, Temperatur, Ein- und Ausgangspegel angezeigt. Über eine professionelle Mediensteuerung lassen sich via UDP commands bis zu 24 Presets und Eingangspegel einbinden. Für weitere externe Steuerungen stehen zwei GPIO-Ports zu Verfügung. Das aus einem Stück gezogene 3,1 mm starke und absolut resonanzfreie Aluminium-Gehäuse bietet beste akustische Eigenschaften. Ein optisch ansprechendes Frontgitter, welches im speziellen Kant-Verfahren gefertigt wird, bietet höchste Stabilität und Schutz.

Die leicht verständliche und unkomplizierte PAN C Konfigurationssoftware macht das Konfigurieren von Line-Array-Lautsprechern einfacher als je zuvor. Die Software berechnet in Echtzeit die einstellbare Schallausrichtung, egal ob bei einem oder zwei Beams pro Array.


Hauptmerkmale:

• Unübertroffene Tonqualität und Sprachverständlichkeit
• Extrem hohe Reichweiten
• Unauffälliges Design für Umgebungen mit anspruchsvoller Akustik
• Intelligentes modulares Design
• Flexible, unkomplizierte Installation
• Vernetzung über IP (keine externen Konverter nötig)



TECHNISCHE DATEN

Konfiguration: Fullrange
Schalldruck: 97 dB @ 30 Meter
Audio Eingänge: 2 x Dante® / 2 x analog line / 2 x AES/EBU
Tiefste steuerbare Frequenz: 400 Hz
Verstärker: 8 x class-D / 8 x 65 W
DSP Kanäle: 8

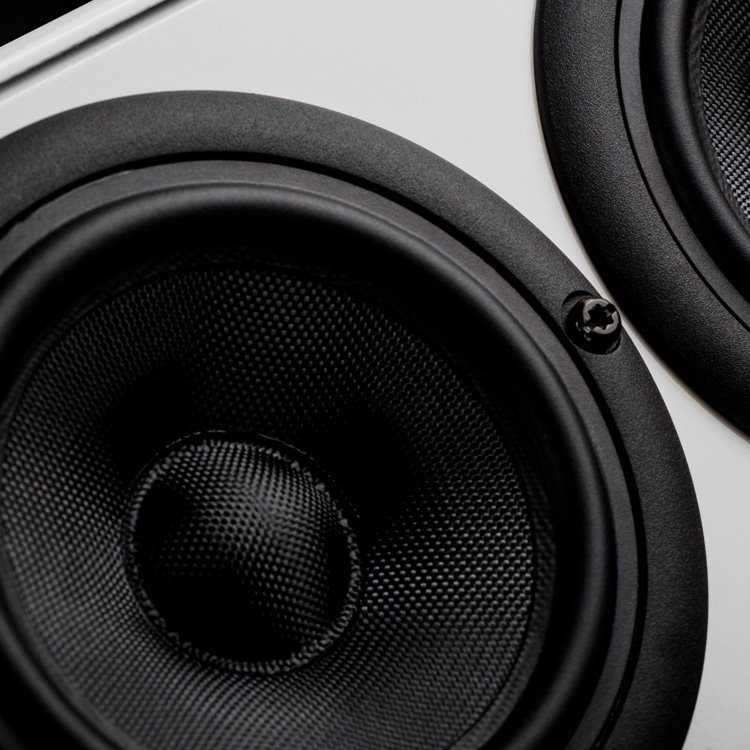

Lautsprecher: 8 x 4“ Neodym
Lautsprecher Material: beschichtete NRSC Glasfaser Membran
Beam steering: Multi Beam
Typische Reichweite: 25 m
Abstrahlverhalten horizontal: 120° (- 6dB @ 1 kHz - 8 kHz)
Abstrahlverhalten vertikal: 5° bis 40° (digital steuerbar)
Öffnungswinkel: -40° bis 40° (digital steuerbar)
Frequenzgang: 70 Hz - 18 kHz
DSP: 96 kHz / 24 bit 1,8 ms Latenz
DSP Funktionen: 24 Presets umschaltbar über GPIO, UDP, 10 Band IIR Filter, FIR Filter, dynamic EQ, Limiter, Gain, Delay, Statusanzeige überwachbar, autom. Kaskadierung
Ansteuerung: IP basiertes Netzwerk, frei konfigurierbar
Externe Kontrolle: UDP commands, 2 x GPIO
Gehäuse: Aluminium (pulverbeschichtet)
Farbe: Standard-Farbe: RAL 9016 (weiß), optional gegen Aufpreis sind alle RAL-Farben lieferbar
Gewicht: 9,6 kg
Maße (H x B x T): 805 x 120 x 151 mm
Stromversorgung: 94 - 264 V
