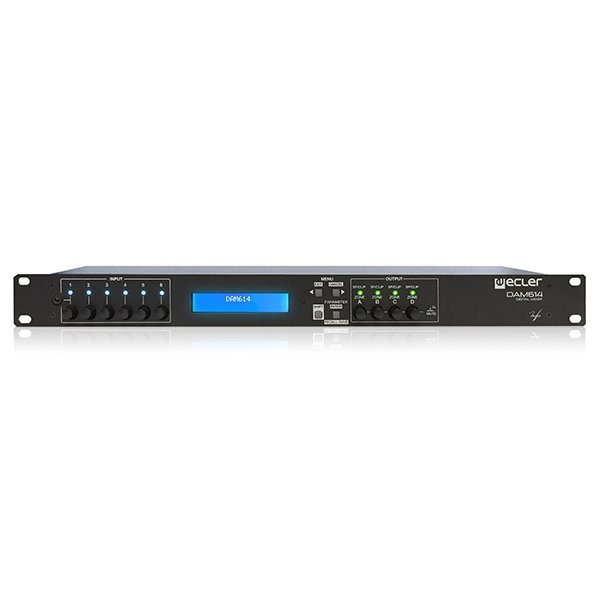

DAM 614 • DIGITALER MIXER & ZONER

Dieser ultraflexible, digitale Zonen-Mischer ist die logische Evolution aus dem erfolgreichen Digitalzoner DAM-514! Der neue DAM-614 bietet für sämtliche Ein- und Ausgänge Direktzugriff auf die Pegel mittels digitalen Encodern und ist dadurch besonders Benutzerfreundlich gestaltet. Zudem bietet er noch einen Eingang mehr als der Vorgänger.

Er lässt sich vielerorts als praktische Zentrale und digitale Kreuzschiene mit Zusatzfunktionen einsetzen. Es stehen 6 Eingänge zur Verfügung, deren vier davon für Prioritäts-Schaltungen eingesetzt werden können - und zwar mit Paging- und Talkover-Funktionen! Die 4 einzeln beschickbaren und regelbaren Ausgänge können wahlweise auch als 2 Stereo-Zonen konfiguriert werden (oder 1x Stereo + 2x Mono).
Für die Klangregelung stehen an jedem Ausgang ein 10-Band Equalizer sowie Crossover-Filter zur Verfügung. Mit der Paging-Funktion kann mittels Sprechstelle (MPAGE-4) direkt in die einzelnen Zonen gerufen werden und mit der Talkover-Funktion kann ein weiterer Eingang mit Priorität versehen werden.
Via Cat-5 Kabel können zudem noch Fernsteuerungen für jede der vier Zonen angeschlossen werden um wahlweise zwei Funktionen fernzusteuern (Imput Volumen, Zonen Volumen, Input Selektor, Preset Selektor).

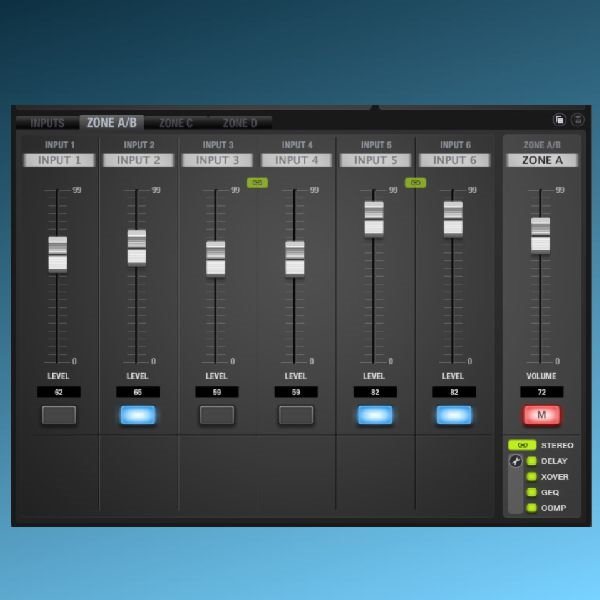

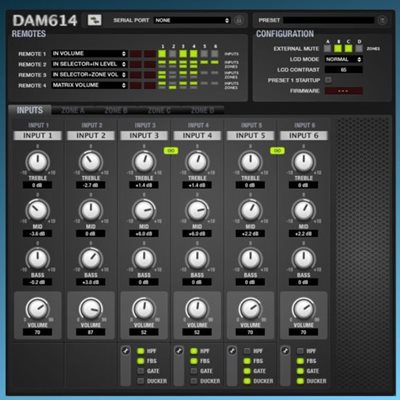

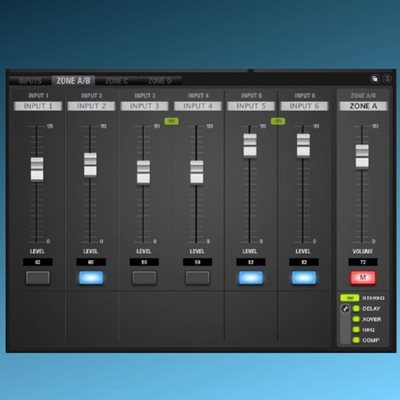

Die eingebaute RS232-Schnittstelle erlaubt das ganze Gerät mittels übersichtlicher Software (ECLERcommanager) zu programmieren und auch in übergeordnete Steuerungen wie z.B. Crestron, AMX usw. zu integrieren.

TECHNISCHE DATEN:

EINGÄNGE 1 & 2 (Line)
Eingangsempfindlichkeit: 0 / -6dBV Internal jumper adjust. 0dBV factory default
Eingangsimpendanz: >13k
Anschlüsse: RCA female

EINGÄNGE 3, 4, 5, 6 (MIC)
Eingangsempfindlichkeit: -20 / -50dBV External potentiometer adjust
Eingangsimpendanz: >24k electronically balanced
Anschlüsse: Terminal block (Symmetrical)

EINGÄNGE 3, 4, 5, 6 (LINE)
Eingangsempfindlichkeit: 0 / -6dBV Internal jumper adjust. 0dBV factory default
Eingangsimpendanz: >24k electronically balanced
Anschlüsse: Terminal block (Symmetrical)

ZONEN-AUSGÄNGE
Nominaler Ausganglevel: 0dBV
Output impedance: 300 Ohm electronically balanced
Output connector: Terminal block (Symmetrical)
AD/DA-Wandler: 24bit / 48kHz
Frequenzgang: <10Hz ~ 20kHz (+0dB/ -0.5dB)
Signal/Rauschabstand: >110dB (from 20Hz to 20kHz)
Klirrfaktor: < 0.0058% (1kHz, 1Vrms)

EINGANGS-EQ
Type: Baxandall 3 ways EQ
Regelbereich: -10dB ~ +10dB in 0.1dB steps
Frequenzen: Low 200Hz / Mid 1kHz / High 6.3kHz

AUSGANGS-ZONEN EQ
Type: 10 band EQ
Filters: Adaptable Q to achieve maximum flat response
Regelbereich: -10dB ~ +10dB step 0.1dB
Frequenzen: 31, 63, 125, 250, 500, 1k, 2k, 4k, 8k, 16k Hz

OUTPUT CROSSOVER FILTERS
Type: Low & High Pass Butterworth 12 dB/oc
Frequenzbereich: 20Hz ÷ 20kHz

EINGÄNGE 3, 4, 5, 6 TALKOVER
Type: Assignable to any output zone. 2 priority levels.
Modi: Ducker / Pager (only input 6)
Schwellwert: -80 / +12dBV
Bereich: 0 ~ 80dB
Ansprechzeit: 5 ~ 2000ms
Haltezeit: 10 ~ 3000ms
Freigabezeit: 50 ~ 3000ms
Gong (nur Eingang 6) ON / OFF. Variable volume. Two different melodies

EINGÄNGE 3, 4, 5, 6 NOISE GATE
Schwellwert: -80 / +12dBV
Bereich: 0 ~ 80dB
Ansprechzeit: 0.1 ~ 500ms
Haltezeit: 10 ~ 3000ms
Freigabezeit: 10 ~ 1000ms

EINGÄNGE 3, 4, 5, 6 OPTIONEN
Rückkoppelungsunterdrücker: Frequency shifter type
High pass filter (hum & pop suppressor): 50 ~ 150 Hz 12dB/oct Butterworth

EXTERNES MUTING
Konfiguration: Normally open. Assignable to any output zone

FERNSTEUERUNGEN
Opt. Zubehör: WPmVOL-SR. Up to 4 remotes
Konfigurationen: Input volume, Zone volume, Input selector, Preset selector

STROMVERSORGUNG
Spannung/Netzfrequenz 90÷264VAC 50/60Hz
Strombedarf: 20VA
Abmessungen (BxHxT): 482.6 x 44 x 120 mm / 1HE, 19"
Gewicht: 2.00 kg
